全球氣候變化產生了城市熱島、雨島效應，城市極端氣象事件越來越多，極端暴雨天氣的頻率、強度也在逐年上升。暴雨事件的增加并疊加城市化的水文畸變效應，導致城市積水災害頻發，城市“看海”現象屢屢上演。城市人口和GDP密集，一旦成災，損失嚴重。2012年7月21日，北京遭遇61年來最強暴雨，單日降雨量達460毫米，導致市區大面積內澇，受害面積16000平方公里，導致160萬人受災，77人遇難，1萬多輛車受損，經濟損失超過百億元。

　　由于強降水或連續性降水超過城市排水管網的排水能力，致使城市內產生積水災害;雨水管網在長時間運行后，會發生管道堵塞、變形、脫節、斷裂等，產生滲漏，浪費水源;明渠、河流和污水管網在長時間運行后，內部會有很多的淤泥、漂浮物等，淤堵到一定程度就會發生污水倒灌等情況，污染周邊和地下水環境。為了及時準確的掌握城市給排水管網的運行特征，需要對其液位、流速及流量等多種基本運行參數進行測量，獲取連續的液位、流速及流量數據，掌握其變化規律，通過這些基礎數據的瞬時分析、統計計算、模型模擬，可以綜合進行系統現狀診斷與評估，為各項研究工作的開展奠定堅實的數據基礎。

　　監測系統設計

　　城市排水管網信息化監測系統是以流量監測儀器為核心，運用現代傳感技術、自動測量、自動控制技術、計算機應用技術、以及相關的分析軟件和通訊網絡所組成的一個綜合性的在線自動監測系統。本系統主要由：流速傳感器部分、水位傳感器部分、數據處理主機、數據傳輸系統、應用層等部分組成。傳感部分是信息化的基礎，主要實現城區水雨情采集和排水過程監測監控。測量主機主要實現站點編輯、斷面輸入、各類數據匯集、存儲、管理和計算。遠程傳輸系統主要是通過RTU所進行的數據傳輸功能，對所關心的數據進行上傳至數據中心，應用層在信息資源中心的基礎上提供綜合信息服務、工程運行維護管理和信息展示等功能，為城市排水防澇工程調度提供科學依據。

　　系統邏輯架構

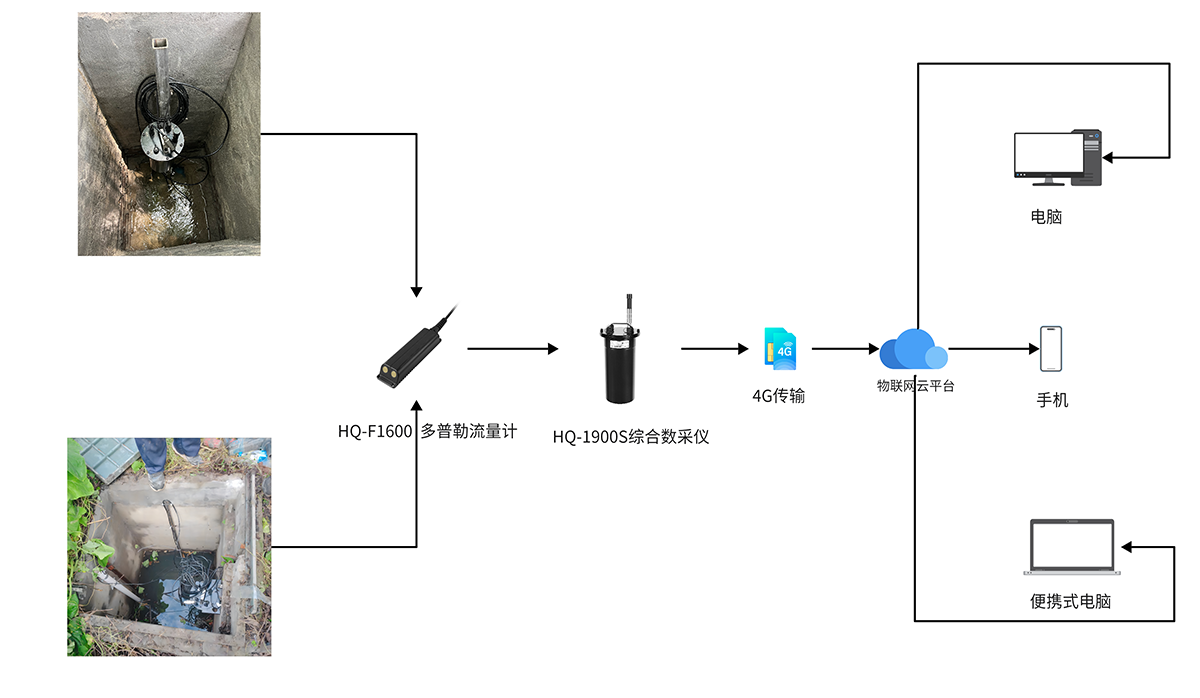

　　系統邏輯結構由下至上分為數據采集層(城市水文排水管網流量在線監測系統由現場采集單元、數據處理單元(測量主機)、通信網絡和監控中心數據服務平臺組成。首先由聲學多普勒流量計測量流體流速、水位、水溫和流量，遙測終端RTU將數據通過GPRS/NB網絡傳輸至流量監測中心，監測中心結合相應的監控及分析軟件可實時對現場數據可視化監測，實現系統運行無人值守、有人管理的模式。如下圖所示。

　　系統工作要求

　　本監測系統設計合理、可靠、實用、經濟，運行維護簡單方便，滿足流量、水位的實時連續監測和遠程監控的要求，便于管理人員能夠及時準確地掌握其管網排水水流量、水位狀況，實現自動實時監測、遠程監控的目的。

　　系統特點

　　該系統是根據流量監測要求量身定制的一套在線監測解決方案，方案具備科學合理性、前瞻性和可擴展性、符合實際需求且操作性強等特點。

　　排水管網系統結構
